RXMK1大容量交流中間繼電器用于工業自動化控制及電力系統二次回路中,作為中間輔助,擴大控制范圍之用。
RXMK1大容量交流中間繼電器用途
RXMK1大容量交流中間繼電器用于工業自動化控制及電力系統二次回路中,作為中間輔助,擴大控制范圍之用。
RXMK1大容量交流中間繼電器特點
2.1體積小,觸點斷開容量大。
2.2線圈為交流激磁。
RXMK1大容量交流中間繼電器動作原理
RXMK1大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及短路環三部分組成。電磁系統采用直動式結構,工作行程較大。接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。
RXMK1大容量交流中間繼電器技術數據
4.1動作電壓:<80%額定電壓。
4.2返回電壓: >15%額定電壓。
4.3動作時間:≤20ms。
4.4線圈功率: 6VA。
4.5觸點斷開容量: ACV，250V,I:10A(功率因數為0.4)時,容量為1000VA。
DCV,250V,b5A(L/R=40MS)時,容量為100W。

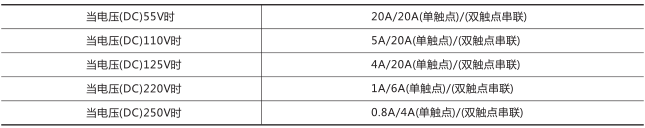

如要增加觸點斷開容量可按表1內數據將觸點串聯。
4.6絕緣耐壓: 50Hz, lmin, 2kV。
4.7沖擊電壓: 5kV。
4. 8能承受5-15Hz中等震級的地震波沖擊。
4. 9額定電壓及線圈阻值。

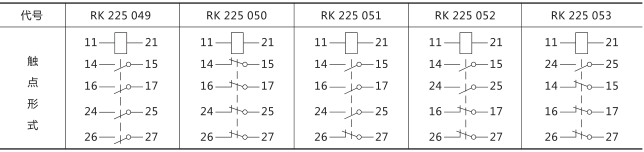

4.10觸點規格
RXMK1大容量交流中間繼電器外形及安裝尺寸
