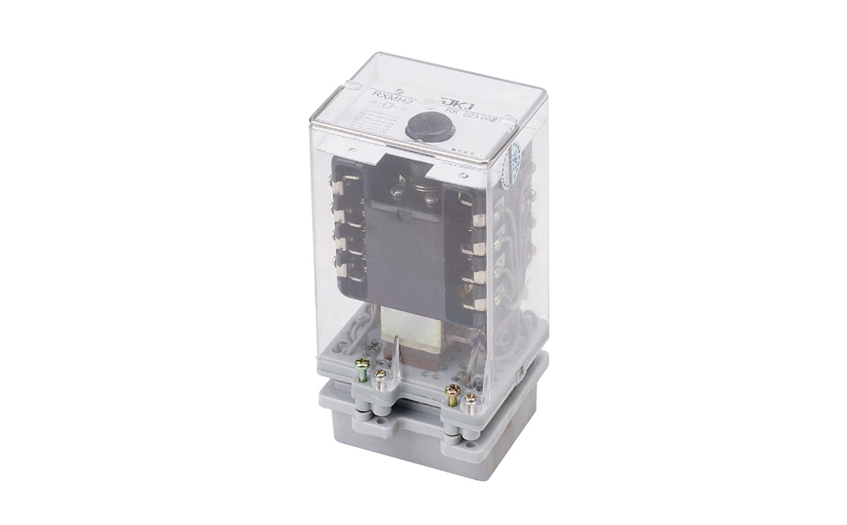

RXMH2大容量中間繼電器

所屬欄目：模數化結構繼電器系列

產品特征：

RXMH2大容量中間繼電器用于工業自動化控制及電力系統二次回路中 , 作為中間輔助和擴大控制范圍之用。

返回列表頁下載技術文檔

產品咨詢021-57233089 聯系我們

分享到：

產品介紹資訊問答行業業績

RXMH2大容量中間繼電器用途

RXMH2大容量中間繼電器用于工業自動化控制及電力系統二次回路中,作為中間輔助和擴大控制范圍之用。

RXMH2大容量中間繼電器特點

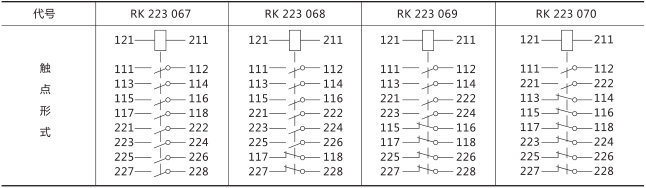

2.1觸點數量多達8付,斷開容量大。

2.2線圈激勵分直流和交流二種。

RXMH2大容量中間繼電器動作原理

RXMH2大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及支架三部分組成。電磁系統采用直動式結構,工作行程較大。接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸合鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。

RXMH2大容量中間繼電器技術數據

4.1動作電壓: DC.<70%額定電壓; AC.<85%額定電壓。

4.2返回電壓; DC.>5%額定電壓; AC.>15%額定電壓。

4.3動作時間:<55ms RK223 070規格<60ms,交流規格<65ms。

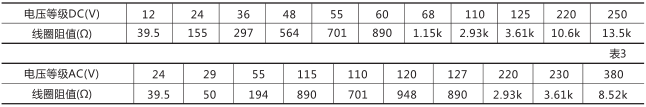

4.4線圈功耗: DC為5.5W; AC為9VA

4.5觸點最大斷開容量: AC.≯250V，I≯10A(功率因數為0.4±0.1)為1000VA

DCV≯250; I≯5A, (L/R=40ms)為100W

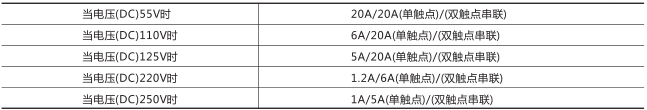

如果增加觸點斷開容量可按表1內數據將觸點串聯

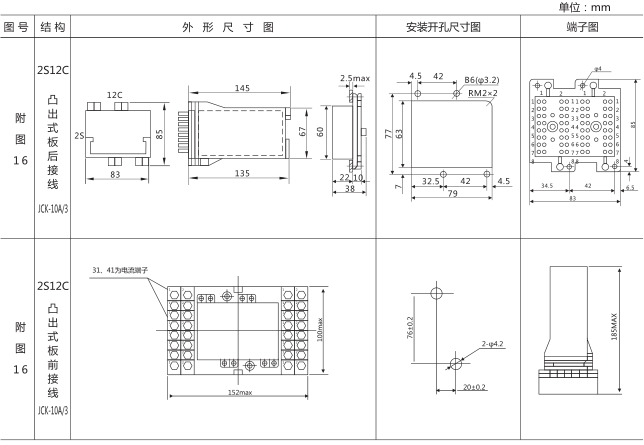

RXMH2大容量中間繼電器技術數據圖片一
