DS-38C時間繼電器用途

DS-38C時間繼電器作為輔助元件用于各種保護及自動裝置中,使被控元件達到所需要的延時,在保護裝置中用以實現主保護與后備保護的選擇性配合。

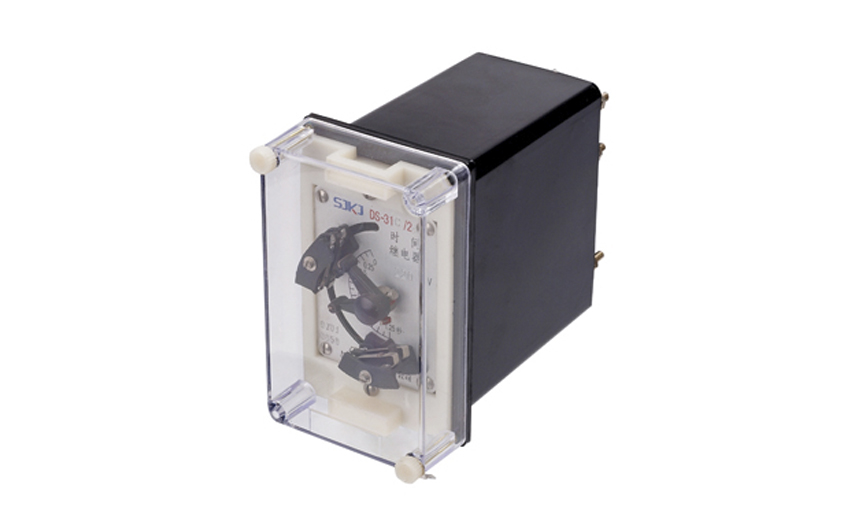

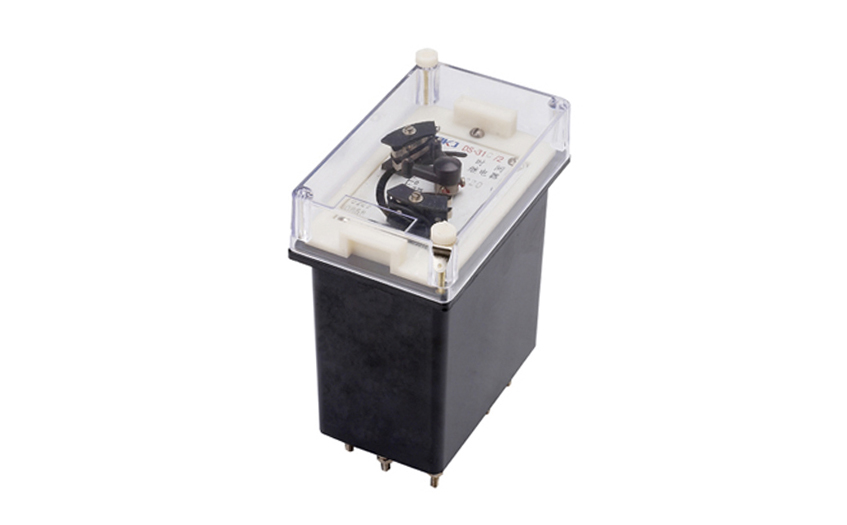

DS-38C時間繼電器結構和原理

DS-38C時間繼電器系一電磁鐵帶動一鐘表延時機構 ,電磁鐵可以由直流成交流電源供電,本系列中的交流時間繼電器其內部裝有橋式整流器, 將電源整流后供給電磁鐵。每臺繼電器內均有兩付瞬時轉換觸點. 一付延時主觸點(終止觸點) ,根據不同的規格.可以安裝一付滑動延時觸點,其延時整定值,可以等于或小于延時主觸點的整定值;繼電器蓋子上可以裝設拖針,以指示繼電器動作情況, (規格表中型號后帶有X 的即為帯有拖針的規格)為便于維修,繼電器內部有插件,在取下蓋子后即可將繼電器部分抽出。

繼電器沒有動作時,瞬動轉換觸點的閉觸點閉合,延時觸點斷開 ,拖針指零,當向電磁鐵供電后,電磁鐵吸合,瞬時轉換觸點進行瞬時切換,鐘表機構開始轉動 ,延時動觸點向閉合方向移動,同時帶動拖針轉動 ,根據延時觸點的整定滑動觸點及主觸點先后接通 ,主觸點接通后由于止檔限制機構的轉動 ,機構停止,繼電器將可長期停留在主觸點點閉合的狀態下.當電源斷開后各觸點瞬時復歸至原來狀態.拖針留在該處,其指示值應符合主觸點整定值, (實際上拖針指示值應稍大于主觸點整定值,因?yàn)橛|點在接通后仍可滑行一段距離,另外當電源在延時未完了時斷電,則拖針?biāo)甘镜臅r(shí)間完全等于動觸點所產生的延時,因而拖針可指示出繼電器的復歸時間,便于分析間題)拖針可以方便的在繼電器外部復歸,將蓋子上的旋鈕依順時針?lè)较蛐D(zhuǎn),首先拖針碰到動觸點而停止.繼續轉動旋鈕,使刻度零位對準拖針為止。

2.繼電器的內部接線圖見圖1。

3.直流繼電器動作電壓不大于70%額定電壓,交流繼電器動作電壓不大于85%額定電壓,返回電壓不小于5%額定電壓。

4.繼電器延時的誤差: (指在20±5°C時10次動作中,最大與最小值之差)

  DS-31 , DS-31C, DS-35 , DS-35C為0.06s。

  DS-32 , DS-32C, DS-36 , DS-36C為0.125s。

  DS-33 , DS-33C, DS-37 . DS-37C為0.25s。

  DS-34 , DS-34C, DS-38 , DS-38C為0.5s。

5.繼電器線圈在額定電壓下的功率消耗

  對于直流短時工作的: DS-31 . DS-32 , DS-33 . DS-34不大于25W。

  對于直流長時工作的: DS-31C, DS-32C, DS-33C, DS-34不大于15W。

  對于交流短時工作的: DS-35 , DS-36 , DS-37 , DS-38不大于20VA。

  對于交流短時工作的: DS-35C, DS-36C, DS-37C. DS-38C不大于15VA。

6.熱穩定性

  對于交直流短時工作的,線國可承受110%額定電壓,歷時兩分鐘,其溫升不大于65°C。

  對于直流交流長時工作的,線圈(經附加電阻)可長期承受110%額定電壓,其溫升不大于65°C。

7.繼電器各觸點斷開感性負載50W。(U不大于220V, I不大于1A, T小于5ms)。

8.繼電器觸點可長期閉合電流5A。

9.繼電器帶電部分對導磁體的絕緣可承受交流50Hz, 2KV,歷時lmin而不擊穿。

10.繼電器可工作5000次而無機械損壞。

11.繼電器使用溫度范圍: -20~+40°C。

DS-38C時間繼電器技術數據

1.繼電器型號說明:

 例: DS-31C/2XA11K

 其中: DS表示電磁式時間繼電器。

 31-38為設計序號,并用其第二位數字同時表示延時范圍,及電源種類(1-4為四種延時范圍同時表示直流電源, 5-8表示與1-4相同的延時范圍,但為交流電源)。

 /2表示有滑動延時觸點。

 /X表示有拖針。(見表1)

 11K表示嵌入安裝,后接線

 上例為:嵌入式,后接線延時為0.125-1.25s,長期工作,帯有滑動延時觸點及拖針的時間繼電器(型號不能表示電壓規格因而在訂貨時要注明額定電壓) 。

2.線圈電阻值(見表2 )

3.重量: 1Kg。

DS-38C時間繼電器使用和維護

1.使用者應注意繼電器額定工作方式,若將短時工作的繼電器用于線圈回路長期帶電的場合,則繼電器線圈必過熱而損壞。長期工作繼電器有外附電阻,在使用時應按附圖中Rf的位置接入。

2.繼電器應裝在與水平面垂直的屏板上,并且在投入運行前應使繼電器通電動作。以免由于各運動部位不能復歸至原位,而引起延時的誤差。

3.繼電器在維修時,其鐘表機構部分各另件應使用航空汽油清洗,之后在各可動部位(滑動接觸部位)點以活量4#航空儀表油,在由電磁直接帯動的凸輪與扇形齒板間涂以低溫脂。電磁部分,動鐵心及線圈管中應擦試清潔。

DS-38C時間繼電器接線圖

DS-38C時間繼電器外形及開孔尺寸
