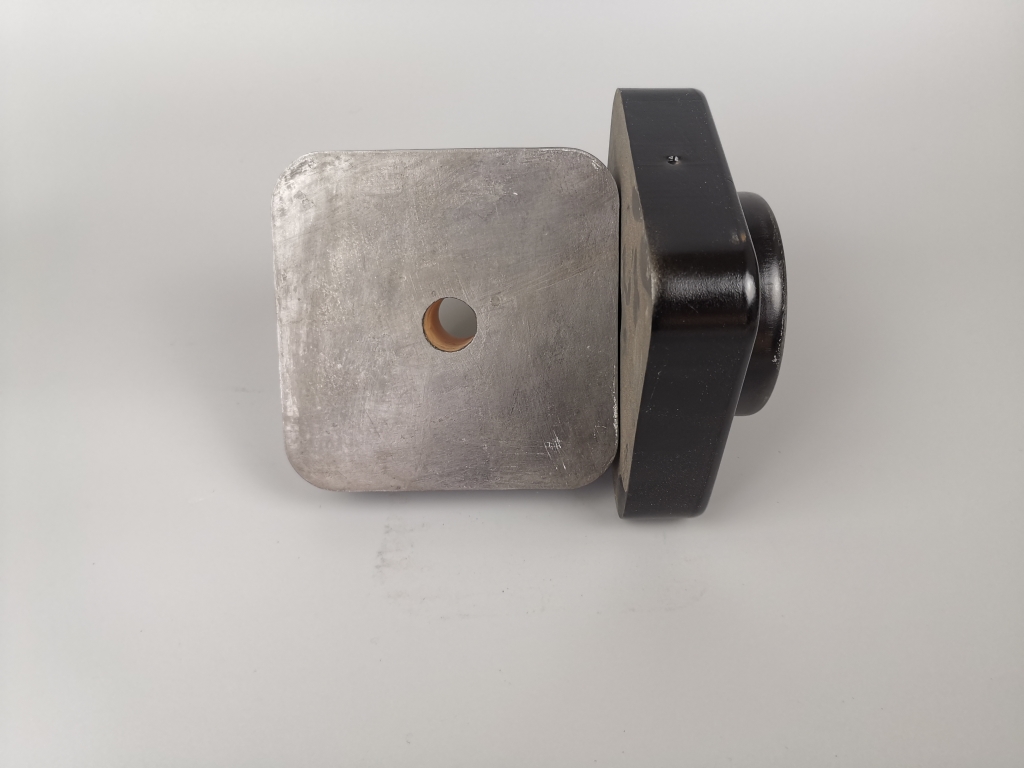

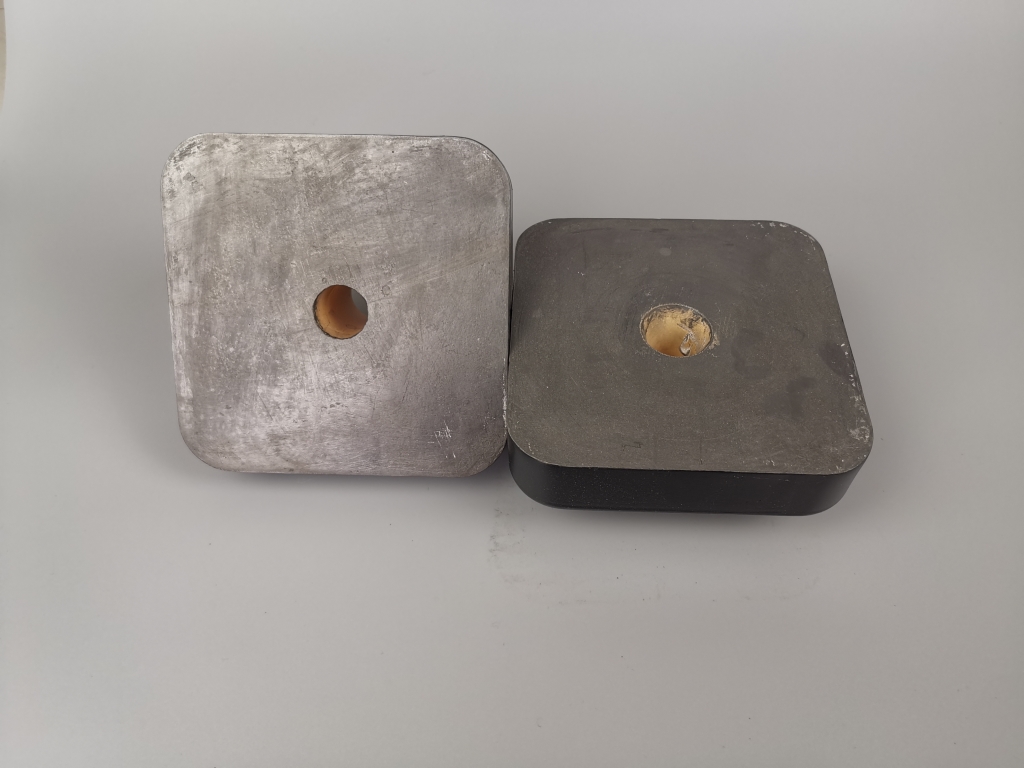

澆注型CNC快換水口
我公司生產的中間包水口外層料的成型方式目前有兩種，一種為壓制成型（液壓機壓制成型），另外一種為澆注成型（振動臺澆注振動成型）。 CNC快換水口一種可快速更換的中間包水口，該產品生產時目前采用較多的是澆注成型。 澆注成型時，將CNC鐵殼當做外圍模具，并把氧化鋯嵌件固定到CNC鐵殼里。然后把澆注...
如您對產品有任何需求，可以馬上聯系我們
產品詳情
我公司生產的中間包水口外層料的成型方式目前有兩種，一種為壓制成型（液壓機壓制成型），另外一種為澆注成型（振動臺澆注振動成型）。
CNC快換水口一種可快速更換的中間包水口，該產品生產時目前采用較多的是澆注成型。
澆注成型時，將CNC鐵殼當做外圍模具，并把氧化鋯嵌件固定到CNC鐵殼里。然后把澆注料加入其中，經過振動后成型。自然干燥后脫模，并且打磨。
澆注型CNC快換水口制作過程相對簡單，并且外層原料為板狀剛玉澆注料，氧化鋁含量較高。

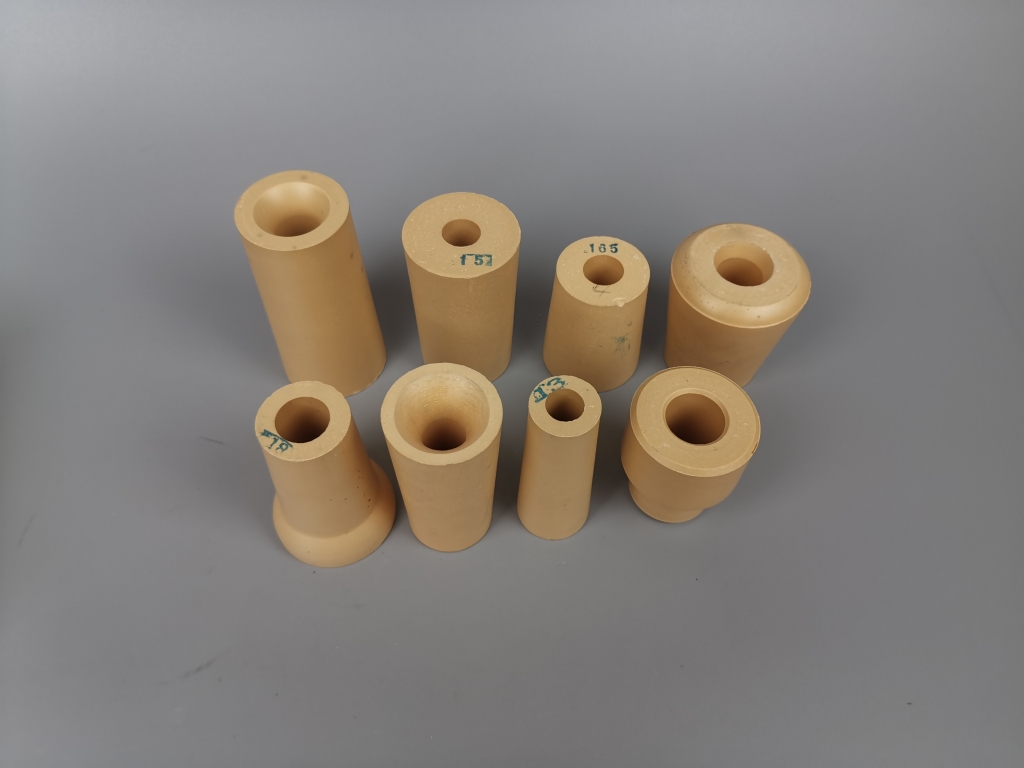

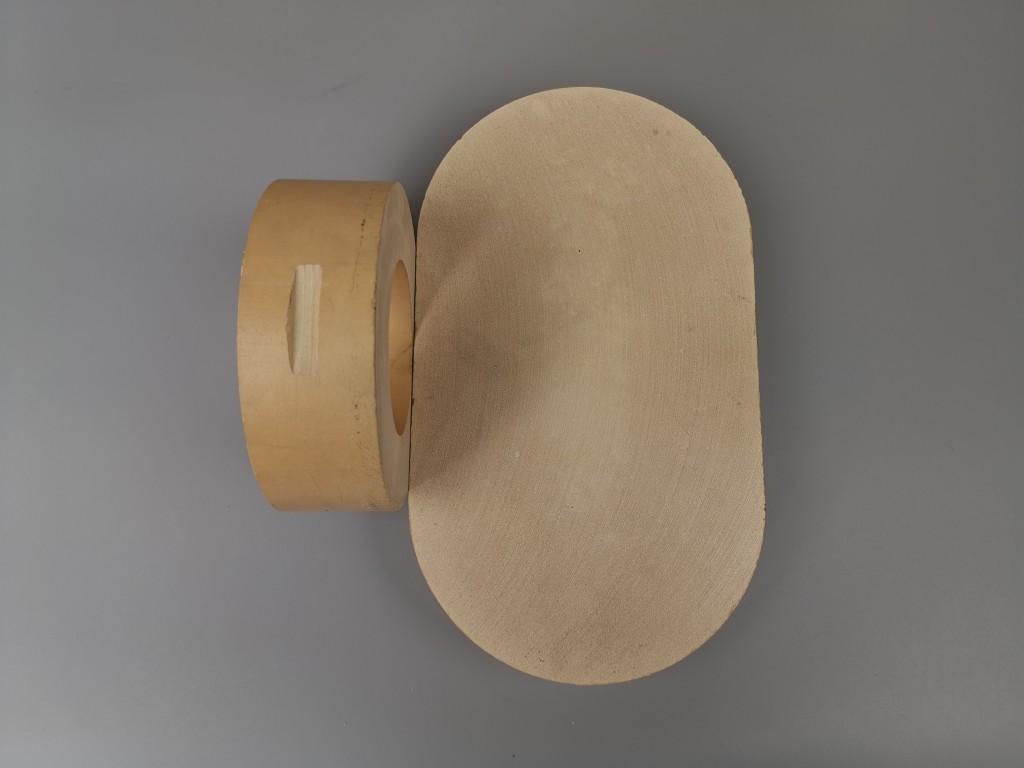

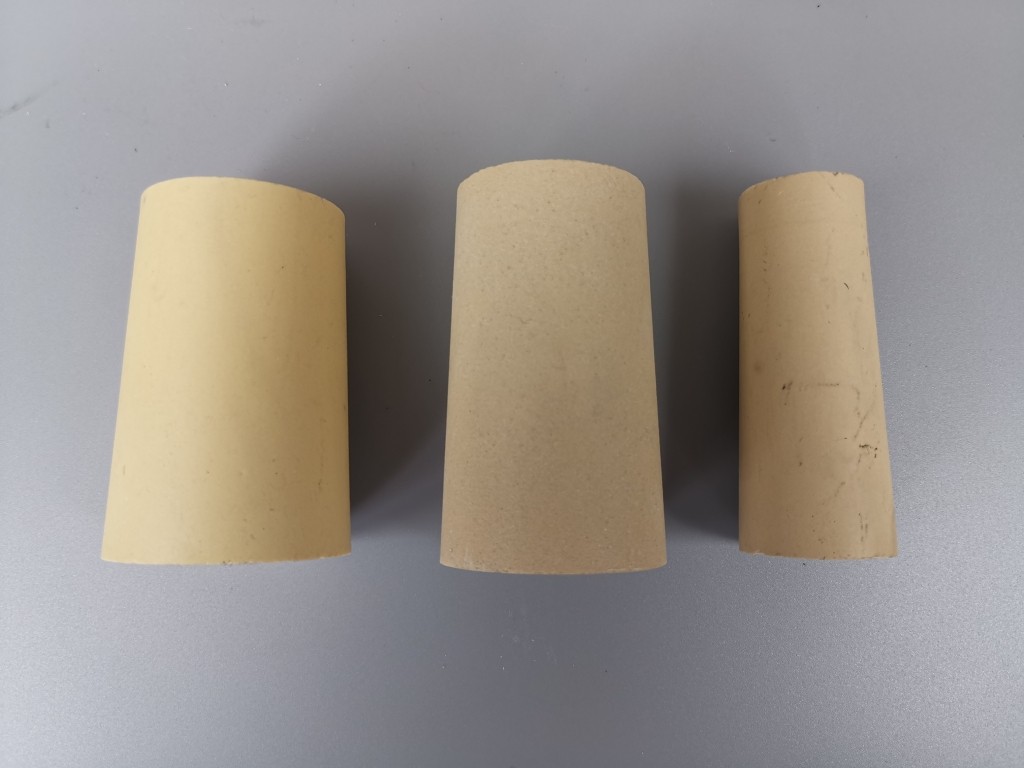

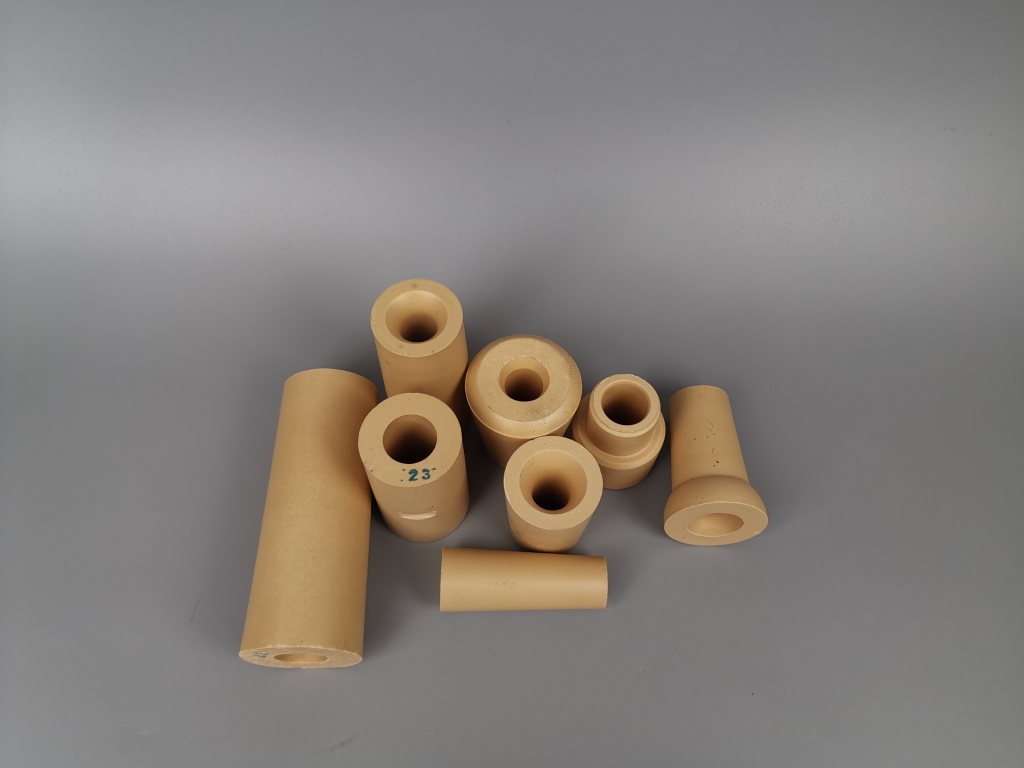

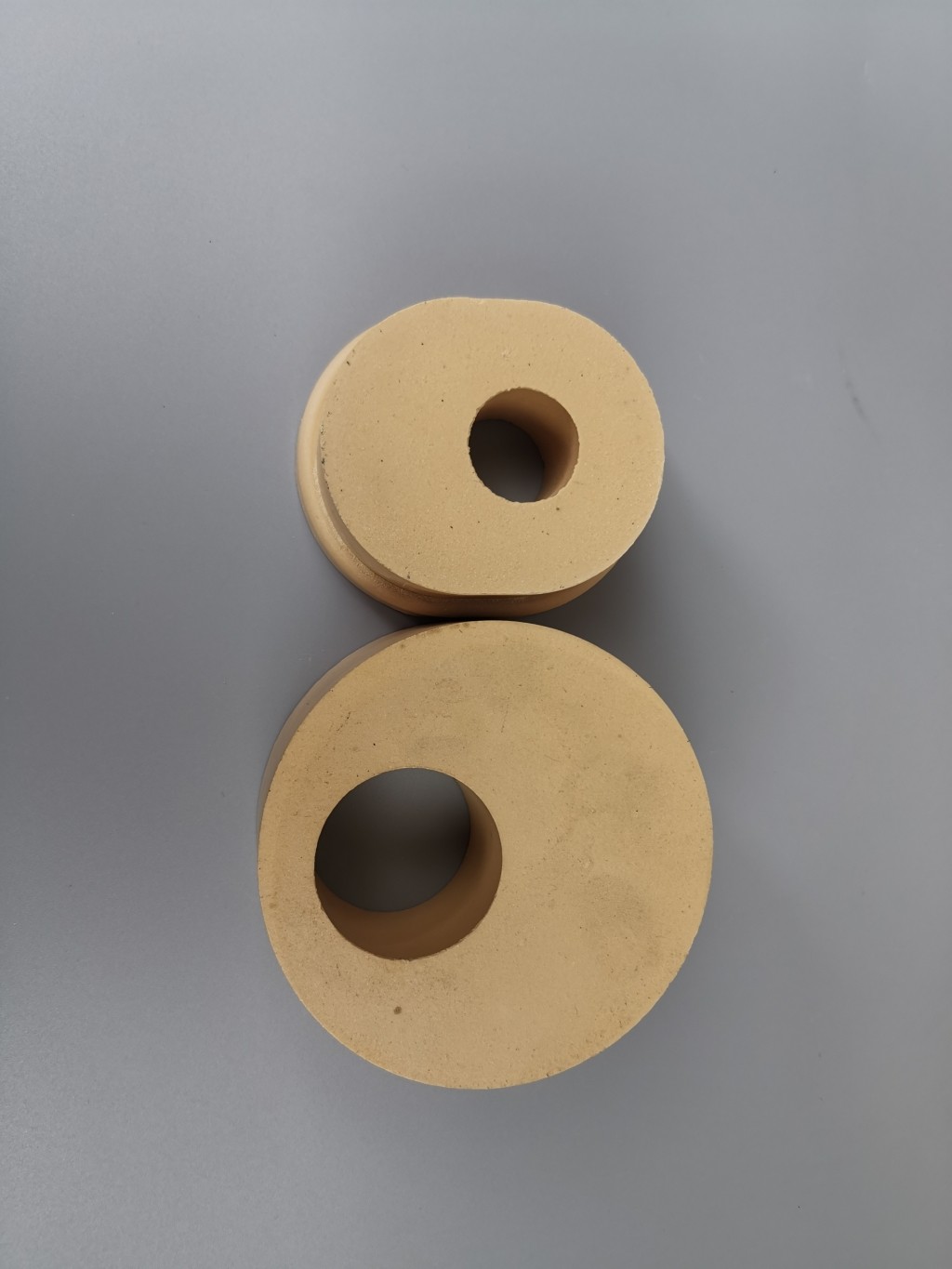

Zirconia Inserts | Tundish Nozzle Outside | |||||
CT-PMD1 | CT-PMD2 | CT-PMD3 | CTAL75 | CTAL85 | CTAL95 | |
Physical Properties | ||||||
Apparent Porosity (%) | 11-12 | 8-10 | 6-8 | 20 | 18 | 16 |
Bulk Density (g/cm3) | ≥4.9 | ≥5.2 | ≥5.3 | 2.6 | 2.8 | 3.0 |
Chemical Analysis (%) | ||||||
ZrO2 + HfO2 | ≥94.0 | ≥95.5 | ≥96 | / | / | / |
SiO2 | 1.1 | 0.23 | 0.5 | 20 | 13 | 8 |
TiO2 | 0.2 | 0.2 | 0.1 | 3 | 2.1 | 0.3 |
Fe2O3 | 0.5 | 0.05 | 0.05 | 2.5 | 2.0 | 0.58 |
Al2O3 | 0.4 | 0.42 | 0.1 | ≥75 | ≥85 | ≥90 |
CaO | 0.2 | 0.15 | 0.15 | 0.2 | 0.1 | 0.20 |
MgO | 2.5 | 2.4 | 2.4 | 0.2 | 0.1 | 0.06 |
Na2O | 0.03 | 0.01 | 0.01 | 0.6 | 0.5 | 0.3 |
