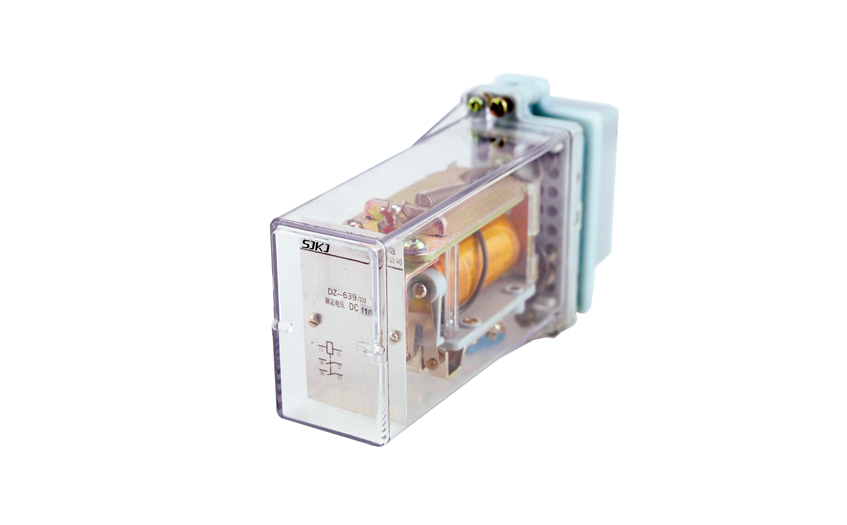

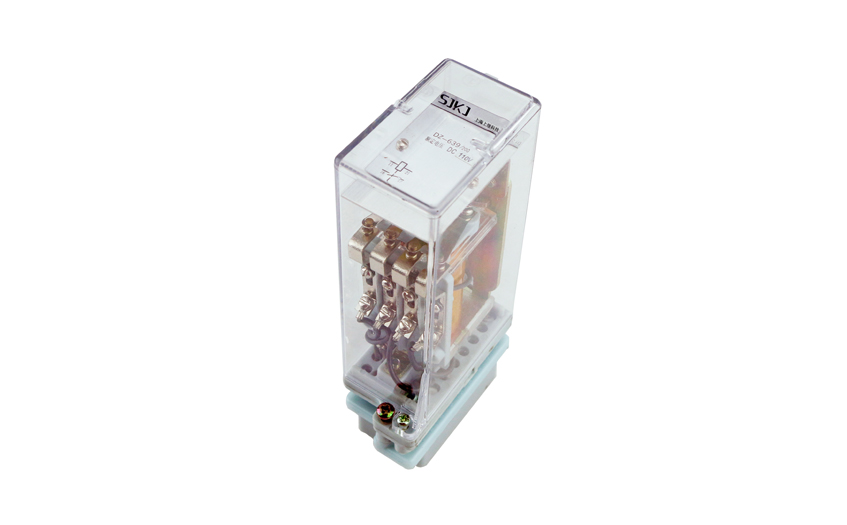

DZ-639/220大容量中間繼電器用于工業自動化控制和電力系統二次回路中,作為中間輔助和擴大控制范圍之用。
DZ-639/220大容量中間繼電器用途
DZ-639/220大容量中間繼電器用于工業自動化控制和電力系統二次回路中,作為中間輔助和擴大控制范圍之用。
DZ-639/220大容量中間繼電器特點
1.體積小.觸點斷開容量大。
2.線圈激磁為直流。
3.通過罩殼上的小孔可由人工試觸點的動作情況。
DZ-639/220大容量中間繼電器動作原理
該繼電器是電磁拍合式繼電器,由電磁系統,接觸系統組成。線圈通電時,電磁系統產生磁場吸力,將銜吸向鐵芯。由銜鐵帶動動接觸組,使觸點回路轉換,該繼電器能提供2或4付大容量觸點。
外殼采用引進的Combiflex凸出式模數化插入結構。
DZ-639/220大容量中間繼電器技術數據
4.1動作電壓:不大于70%額定電壓。
4.2返回電壓:不大于5%額定電壓。
4.3線圈功耗: 2.7W。
4.4觸點性能
繼電器主觸點應能斷開電壓不超過250V及電流不超過2.5A,1A(四付觸點)(二付觸點)容量為100W的有感負荷(時間常數為40±6ms)的直流回路,或電壓不超過250V及電流不超過10A,容量為1000VA的交流回路(功率因數cos(p=0.4±0.1) ;觸點可靠動作104次。
4.5絕緣耐壓: 50Hz, lmin ,2kV。
4.6沖擊電壓: 5?。
4.7額定電壓及線圈阻值。
4.8觸點形式及代號
DZ-639/220大容量中間繼電器外形及安裝尺寸
