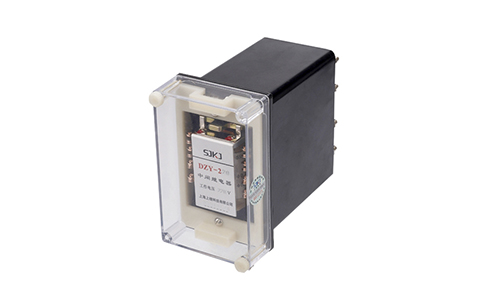

?DZ-200系列中間繼電器
DZ-200系列中間繼電器用于各種保護和控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。
本繼電器的接觸系統由幾種帶頂桿的觸點簧片靈活地組裝成多種觸點形式，但根據傳統需要情況DZY、DZJ、DZL只取22種觸點形式，而DZB、DZS、DZK型又只取22種中常用的幾種觸點形式。因為觸點是裝在導磁體兩側，為了作用力均勻與造型美觀便將兩側觸點對稱布置，因此本繼電器觸點組的變化都是成對的增減。
雖然在規定的壽命以內繼電器的觸點不必更換，但考慮繼電器的使用時間實際是盡可能長的，并且運輸、安裝、使用中都可能發生意外情況使繼電器損壞，在本繼電器中相對于其他零部件來比，觸點片還是比較容易損壞的，因此將它列為易損件，標明圖號，以便使用單位采用。
根據繼電保護用的中間繼電器常與信號繼電器同時使用的情況，本繼電器X型產品附有聯動的動作信號指示與復歸機構，并附有一對帶機械保持的動合觸點以接通遠方信號。即完全可以將聯用的信號繼電器省掉。這對提高保護裝置的可靠性，簡化接線，降低成本是有一定意義的。
本繼電器采用一個專用船形支架，其尾部固定底座，中間裝設繼電器機構。不但拆裝靈活，并且去掉底座、外殼，繼電器仍自成一體，在特殊需要時可無底無殼供貨。
